8 水域穿越
8.1 *般規定
8.1.1 運營期間由于洪水沖刷或河道疏浚導致的造成水域穿越管道埋深不足、露管，管道企業應及時采取處理措施。
8.1.2 管道企業應對水域穿越埋深不足、露管管段，采取穩管、沉管和換管三種方式防護。
8.1.3 管道企業宜對管道防腐層進行完整性檢測，對具備修補條件的防腐層破損點應進行修補，不能修補的應增加陰.保護措施。
8.2 技術方案
8.2.1 穩管
a) 可采用多種防護措施組合，如修筑防沖墻+設置過水面方式、穩管樁+套管、穩管樁+石籠.鋪方式和穩管樁+防沖墻+石籠.鋪方式+過水面方式。
b) 對于開挖穿越埋深不足的管道，宜設置防沖墻及護底措施。
8.1.2 沉管
a) 沉管應進行專項設計，沉管作業時管線宜降壓運行。
b) 沉管是以管道自身的彈性自由彎曲為基礎，將管道標高降低，按照 SY/T 0330相關要求執行。

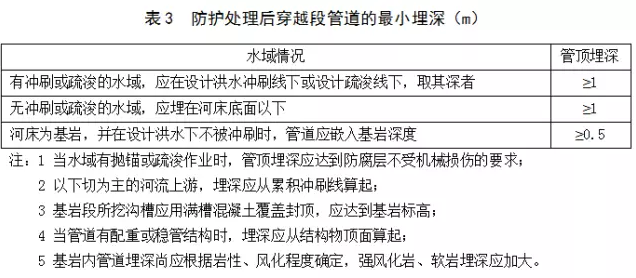

c) 沉管后穿越段管道的埋深宜符合表3的規定。
d) 在沉降管段底部沿管道軸向設置支墩，支墩應便于沉管操作。
e) 若沉管段管道存在彎管應對其進行.殊保護，避免彎管受扭矩。
f) 應確定管道的準確位置及標高。
g) 應對管道進行應力分析計算，在計算過程中需考慮管道由于壓力、溫度、自身重力、彎曲、拉伸等因素?？筛鶕?jù)SY/T 0330中相關公式進行分析計算，也可采用公認的應力分析軟件進行分析計算。
h) .小管溝長度是在不超過沉降管道軸向應力.限的條件下沉降管段的.小軸向距離。它是以彈性自由理論為基礎，把管道簡化為兩端固定、荷載均勻的單跨梁來進行分析計算的。
8.2.3 換管
a) 換管應進行專項設計。
a) 采取換管方式進行防護處理后，穿越段管道應按GB 50251、GB 50423的有關規定對管道焊口進行檢測，埋深應符合表3的規定。
c) 可采用不停輸封堵工藝和停輸封堵工藝兩種方式，宜采用不停輸封堵工藝進行換管。
8.2.4 岸坡構筑物損毀修復
對岸坡構筑物的損毀情況，宜進行原狀修護；或根據河流.征、水流性質、地形、地質等因素，結合管道敷設條件，參照.9章選用其他適宜的岸坡構筑物方式。
8.3 施工技術要求
8.3.1 實施穩管、沉管、換管應編制詳細的施工組織設計方案。
8.3.2 穩管
a) 施工時應對管道采取保護措施，嚴.損.管道。
b) 進行穩管施工時，應在專人的監護下作業。
c) 應根據現場情況采取適宜的穩管、護岸等水工保護措施。水工保護措施見.9章。
8.3.3 沉管
a) 施工前應對需沉管的管道的埋深、位置進行仔細復核，復核單位長度管道下降深度，確定出整個沉管段的起點及*點。
b) 在對暴露管道實施沉降前，應對管道壓重。
c) 管溝開挖前，必須將管道上的壓重袋/塊全部移到支墩上面以減小管道附加應力，并用厚度為8mm的橡膠板將管道進行整體包覆，以防止在施工過程中防腐層受損。為便于下沉操作，支墩兩側管溝底寬*般不小于管道外徑+2m。
d) 管道沉降采用大開挖結合導鏈或吊裝設備的沉降工藝。在沉降管段時，根據彈敷曲線與支墩標高差，各支墩按等比例同時降低標高。每次降低高度不超過0.2m。完成*個階段的沉降后復測標高。為防止支墩垮塌造成管道劇烈沉降，建議沉降段中部間隔15m設置鉸鏈或吊裝設備保護管道，保證管段均勻沉降。沉管期間增加抽水臺班，防止漂管。
e) 管溝回填前應先.管溝內塌方、石塊、硬土塊等，混凝土澆筑段和卵石灌漿段管底應采用草袋間隔鋪墊0.3m超挖厚度。復測管溝深度，符合要求后進行適宜的穩管措施，.后按相關規范要求進行管溝回填。
8.3.4 換管
a) 根據換管位置，確定施工位置及開挖面積，開挖作業坑時，應采用人工開挖，并在專人的監護下作業。
e) 開挖后應對管道橢圓度、壁厚等參數進行測量，確保滿足封堵作業的要求，若開挖點不能滿足封堵作業要求應在附近位置另外選擇作業點。
c) 管道的施工應符合GB/T 28055、GB 50251、GB 50424等標準要求。
d) 管道施工完成后，應根據現場情況采取適宜的穩管、護岸等水工保護措施。
9 水工保護
9.1 *般規定
9.1.1 管道企業應根據管道敷設的.點，結合地形地貌、地質條件、水文條件等因素，對損毀的水工保護設施采取適宜方式修復，必要時新建水工保護。

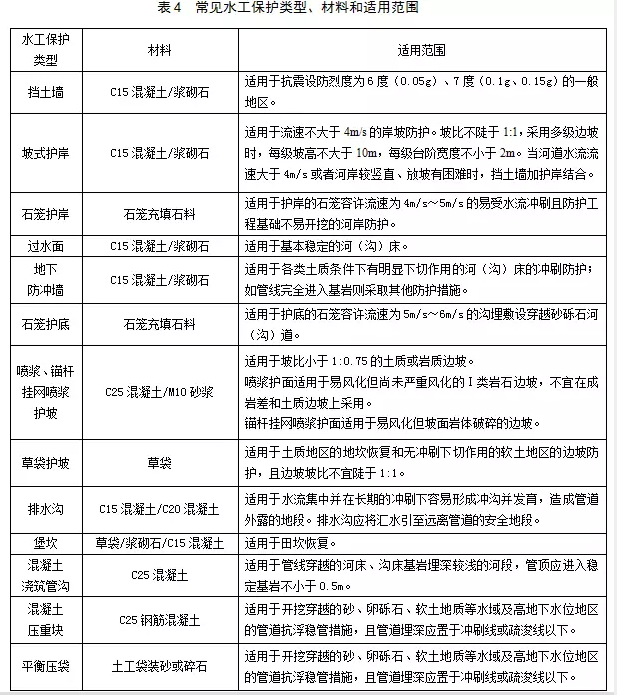

9.1.2 常見水工保護類型、材料和適用范圍見表4，具體詳細做法和施工技術要求，參見附錄C。
9.2 技術方案
9.2.1 山區地段：
a) 管道順坡敷設地段水工保護應符合下列規定:
1) 宜采取工程措施和植物措施相結合的綜合防治措施，并與周圍環境相協調。
2) 順坡段出現露管或局部滑塌時，應依據地質、地形及水文條件，設置護坡和擋土墻措施。
b) 管道順坡敷設，地表匯水面積大、匯水條件好、坡面徑流沖刷明顯，應補充設置地表排水措施，并應符合下列規定:
1) 截水溝距坡.邊緣距離不宜小于5m。截排水溝的排水應充分利用原始坡面溝道，出水口設置不應對管道、耕地或鄰近建(構)筑物形成沖刷破壞。
2) 坡面宜采取防止雨水匯流的措施，如植草，使雨水就地入滲。
c) 管道橫坡敷設水工保護應符合下列規定:
1) 管道以淺挖深埋的方式橫坡敷設，管溝覆土出現流失時，可在管溝外側修筑擋土墻進行防護，以保證管.覆土厚度。
2) 對掃線開挖、削坡形成的土質坡面或風化嚴重的巖石坡面，在降水滲流的滲透、地表徑流及溝道洪水的沖刷作用下容易產生坍塌、滑坡、巖石風化等邊坡失穩現象時，可采取護坡或擋土墻工程，以保證邊坡的穩定性。對易風化巖石或軟質巖層坡面，可采取噴錨工程支護，以穩定坡面。管道橫坡敷設時，對于由管溝開挖所誘發的淺表層滑坡、小型巖崩等地質災害，應及時采取擋墻、砌石護面等水工保護措施。
d) 穿越田坎、地坎地段水工保護應符合下列規定:
1) 對于施工破壞的田坎、地坎應按原結構形式恢復。對于高度0.8m及以上或有.殊要求的田坎、地坎，應根據農田的利用類型和地方要求，選取堡坎措施。
2) 對于*般地區較高的田坎、地坎可依據地質、地形條件，采用擋土墻、護坡或組合形式恢復。位于河流、水溝臺地的田坎、地坎的堡坎，還應采取防止堡坎基礎淘蝕的措施。
e) 山區河谷地段，水工保護應符合下列規定:
1) 管線在漫灘及階地上敷設時，應選用擋土墻或護岸防止側蝕。
2) 管線順河床敷設時可采用地下防沖墻結合石籠護底的措施防止河床下切。
f) 坡角θ≤30°的土質邊坡，坡面宜采用植草護坡；坡角30°＜θ≤45°的土質邊坡，宜在坡面修筑截排水措施，或采取柔性護坡，坡腳宜修筑擋土墻。邊坡每*高度不宜超過8m。
g) 管道經過坡度大于60°的基巖邊坡，坡高小于10m時，可在基巖上開槽將管道嵌入基巖，管溝采用漿砌片石回填，管道外包裹橡膠板保護；坡高大于10m時，管道需增加錨固管卡，管卡間距10m，錨桿進入中風化層不小于0.8m，管溝采用漿砌片石回填，管道外包裹橡膠板保護。
9.2.2 水網地區
a) 管道穿越池塘、水庫庫區、沼澤、水源地等靜水水域時，應依據水域疏浚清淤情況、地質和水文條件等按照GB 50423的規定進行穩管驗算，依據驗算結果選取穩管措施。
b) 管道穿越水源保護區和水體時，水工保護方案所采用的材料不應對水域造成污染。
c) 管道穿越池塘、水網、沼澤等地基承載力較低的水域時，穩管結構宜采用平衡壓袋或混凝土配重塊連續穩管方式。
10 管道淺埋保護
10.1 水田段埋深不足段，宜在管.采取混凝土連續覆蓋層或混凝土蓋板、覆蓋馬鞍式壓重塊對管道進行保護。
10.2 可耕作的旱地段埋深不足，宜在管.敷設蓋板。蓋板的制作要求參見圖集02J331。管道上方設置加密樁。
10.3 荒地段埋深不足，應地形地貌等具體情況，可采取區域截排水措施，并加密地面標識。
10.4 管道埋深不足的地段，管道企業應制定專項管理方案，如加強巡線的頻次、對公眾的宣傳、換管等。
11 廢棄管道的處置
11.1 廢棄管道應編制廢棄計劃，可采取就地廢棄和管道移除兩種方式進行。
11.2 廢棄管道應采用水或氮氣作為介質進行清理并置換，并檢測合格。
11.3 就地廢棄管道穿越公路、鐵路宜采用注砂漿或泥漿進行充填處理，并進行封堵。無法進行注漿填充時，可選擇充入惰性氣體，應進行泄漏檢測，并設置*密封閥門和填充點，定期進行壓力測試，必要時重新打壓。
11.4 河堤穿越段廢棄管道的處置應符合河道管理部門的要求。
11.5 對其他*般地段就地廢棄管道，可采用管帽直接封堵，并在地面間隔*定距離設置廢棄管道標識。
11.6 就地廢棄不能確保安全的管道應進行管道移除。
